回轉工作臺通用結構分類

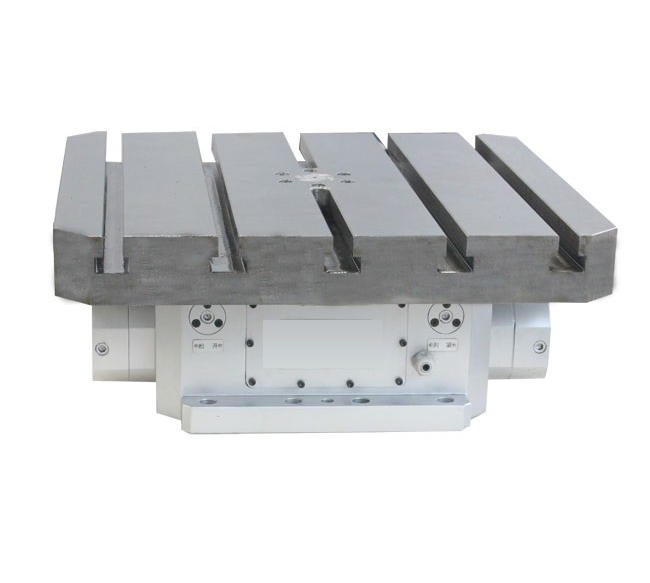

回轉工作臺是指帶有可轉動的臺面、用以裝夾工件并實現回轉和分度定位的機床附件,通用轉臺按結構不同又分為萬能轉臺立臥轉臺和水平轉臺。下面給大家分別給大家講一下:
?、偃f能轉臺:臺面可以在0°~90°范圍內傾斜任意角度, 使工件在空間的任何角度都能準確調整。
?、诹⑴P轉臺:底座有兩個相互垂直的安裝基面,使臺面既可水平也可垂直放置。
③水平轉臺:在圓臺面上有工件定位用的中心孔和夾緊用的T型槽 。臺面外圓周上刻有360°的等分刻線。臺面與底座之間設有蝸桿-蝸輪副(見蝸桿傳動),速比為90:1或120:1,用以傳動和分度,蝸桿從底座伸出的一端裝有細分刻度盤和手輪。轉動手輪即可驅動臺面,并由臺面外圓周上的刻度(以度為單位)與細分刻度盤讀出旋轉角度。分度精度一般為±60″。水平轉臺的蝸桿伸出端也可用聯軸器與機床傳動裝置聯接,以實現動力驅動。
